Od projektu do testów — co musi się zgadzać, zanim szafa ruszy na obiekcie

Gotowa szafa sterownicza dociera na obiekt przemysłowy i natychmiast musi współpracować z trwającym tam procesem technologicznym. Zwykle wszelkie błędy popełnione na etapie wstępnej koncepcji ujawniają się dopiero podczas próbnego uruchomienia napędów i czujników. Powoduje to kosztowne przestoje maszyn, narusza harmonogramy inwestycyjne i wymusza dodatkową pracę inżynierów utrzymania ruchu. Dlatego cały cykl przygotowania urządzenia, od wytycznych projektowych aż po zaawansowane testy fabryczne, musi tworzyć spójną technicznie całość. Tylko wtedy można zyskać pewność, że zmontowany układ ruszy płynnie przy pierwszym załączeniu zasilania, integrując się z resztą parku maszynowego.

Jakie dane określają kształt przyszłego układu

Poprawne złożenie rozdzielnicy przemysłowej wymaga uprzedniego zebrania kompletu precyzyjnych danych wejściowych. Podstawą jest dokładne zdefiniowanie funkcji układu sterowania, na przykład obsługi rozbudowanych napędów, sterowania zaworami proporcjonalnymi czy nadzorowania procesu ciągłego dozowania surowców. Inżynierowie automatycy muszą szczegółowo poznać parametry obciążeniowe sieci. Chodzi przede wszystkim o maksymalną moc czynną i bierną pobieraną przez urządzenia, wartości prądów znamionowych poszczególnych silników elektrycznych oraz ich docelowe prędkości obrotowe w różnych trybach pracy.

Równie ważne okazują się fizyczne i klimatyczne warunki panujące w miejscu docelowym. To właśnie środowisko pracy determinuje dobór właściwej obudowy zewnętrznej i systemu wentylacji. Pod uwagę bierze się standardowy zakres temperatur otoczenia od -5°C do +40°C, a także skrajną wilgotność powietrza, zapylenie i ewentualną obecność lotnych związków chemicznych. Konstruktor musi również znać ograniczenia przestrzeni montażowej na hali produkcyjnej, aby zaplanować bezpieczne trasy wprowadzania kabli zasilających. Na podstawie tych zróżnicowanych informacji powstają schematy elektryczne zgodne z wytycznymi normy PN-EN 61439, która w załączniku BB precyzuje obszerną listę wymogów projektowych. Dopiero weryfikacja wszystkich zmiennych z inwestorem pozwala przejść do układania komponentów na wirtualnym modelu.

Od rozmieszczenia aparatury do weryfikacji funkcjonalnej

Kompletny projekt techniczny pozwala zaplanować optymalny układ przestrzenny aparatury wewnątrz szafy, co znacząco ułatwia późniejszą eksploatację. Inżynierowie wyznaczają ergonomiczne miejsca dla masywnych styczników, czułych przekaźników bezpieczeństwa oraz modułowych sterowników PLC. Trasy wewnętrznych przewodów projektuje się z uwzględnieniem rezerwy na wypadek planowanych w przyszłości rozbudów maszyny o kolejne funkcjonalności. Taki uporządkowany układ ma gwarantować minimalną długość obwodów i skutecznie chronić słabe sygnały analogowe przed zakłóceniami elektromagnetycznymi pochodzącymi z falowników. Dodatkowo trzeba przewidzieć odpowiednią przestrzeń serwisową. Zazwyczaj wymaga ona około 800 mm wolnego miejsca z przodu oraz 500 mm po bokach drzwi, co pozwala technikowi na swobodną diagnostykę.

Po pełnej akceptacji ustaleń rusza właściwa prefabrykacja szaf sterowniczych, która przenosi założenia biurowe prosto do rzeczywistości. W specjalistycznym warsztacie docina się perforowane koryta grzebieniowe, osadza poszczególne komponenty na standardowych szynach DIN i ostrożnie spina wszystkie obwody siłowe oraz sygnałowe. Proces ten wymaga dużej dyscypliny i precyzji, co w swojej codziennej praktyce udowadniają specjaliści z firmy Elea Serwis. Prawidłowy montaż urządzeń dedykowanych dla ciężkiego przemysłu opiera się na użyciu markowego osprzętu sprawdzonych dostawców i rygorystycznym trzymaniu się dokumentacji.

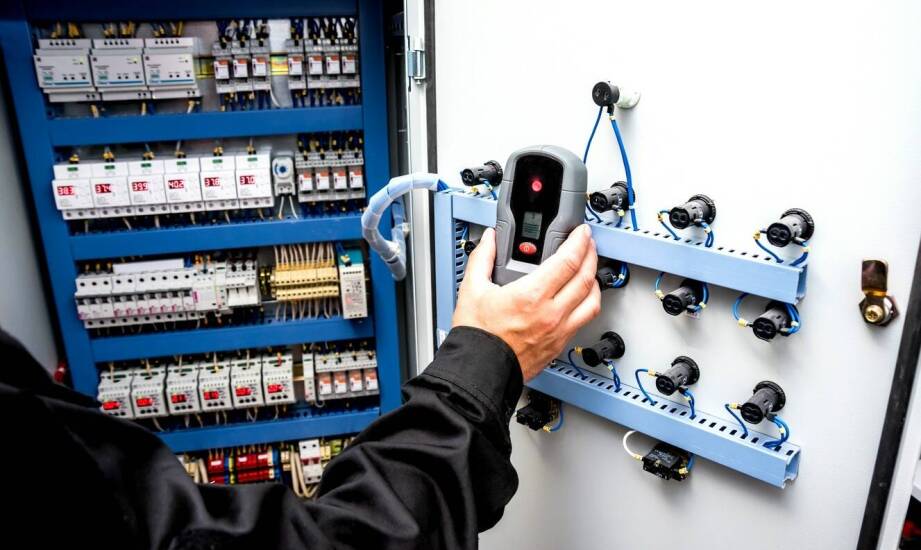

Gdy fizyczna część prac warsztatowych dobiega końca, przychodzi czas na kluczowe testy fabryczne, czyli FAT. W pierwszej kolejności weryfikuje się multimetrem precyzyjną ciągłość wszystkich połączeń elektrycznych, aby wykluczyć błędy monterskie. Następnie szczegółowemu sprawdzeniu podlegają sprzętowe zabezpieczenia nadprądowe oraz poprawność i czytelność oznaczeń przewodów. Dopiero po pozytywnym przejściu tych kroków układ podłącza się pod bezpieczne napięcie. Technik symuluje stany z czujników obiektowych, by potwierdzić logiczne reakcje kodu zapisanego w sterowniku oraz działanie alarmów na panelu HMI. Weryfikuje się również rezystancję izolacji oraz skuteczność ochrony przeciwporażeniowej.

Ścisłe standardy branżowe a końcowy odbiór prac

Pomyślne przejście standardowych testów warsztatowych to często zaledwie połowa sukcesu, zwłaszcza gdy urządzenie trafia do wymagającego środowiska produkcyjnego. Sektor spożywczy i rozlewniczy stawiają własne, niezwykle restrykcyjne warunki higieniczne. Wymusza to na wykonawcy zastosowanie specjalistycznych obudów ze stali nierdzewnej o wysokiej szczelności IP66, które bez trudu znoszą codzienne mycie gorącą wodą pod wysokim ciśnieniem oraz kontakt ze środkami dezynfekującymi. Z kolei zakłady chemiczne i petrochemiczne operują w strefach stale zagrożonych wybuchem oparów. Tam absolutnie konieczne jest wdrożenie iskrobezpiecznych rozwiązań zgodnych z rygorystyczną dyrektywą ATEX, zachowanie fizycznej separacji poszczególnych obwodów oraz nakładanie wielowarstwowych powłok antykorozyjnych na elementy przewodzące. Sektor ciężkiej energetyki koncentruje się z kolei na maksymalnej wytrzymałości na wysokie prądy zwarciowe i bezwzględnej zgodności z normami kompatybilności elektromagnetycznej EMC.

Profesjonalne zrealizowanie tak skomplikowanej inwestycji przemysłowej ma techniczne uzasadnienie tylko wtedy, gdy wczesny etap projektowy, staranny montaż fizyczny oraz końcowe symulacje programowe zazębiają się ze sobą w jednym procesie. Wyłapanie i usunięcie usterki sprzętowej jeszcze na hali montażowej skutecznie zapobiega nerwowym opóźnieniom już na docelowym obiekcie klienta. Takie kompleksowe podejście do budowy układów nie tylko radykalnie minimalizuje ryzyko uszkodzenia drogich podzespołów maszyny, ale też mierzalnie skraca czas potrzebny na oddanie pełnej linii technologicznej do normalnej eksploatacji.
